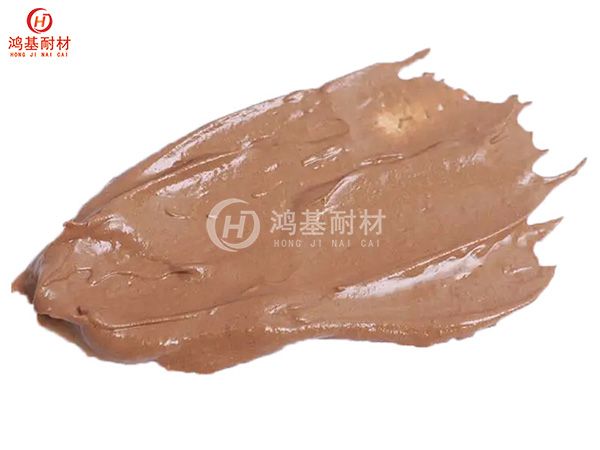

耐火泥是一種重要的高溫粘結(jié)劑，它是耐火磚砌筑中的重要粘結(jié)劑，其耐溫性能直接關(guān)系到工業(yè)窯爐、冶金設(shè)備等高溫設(shè)施的安全性與使用壽命。耐火泥所能承受多高的溫度主要取決于其化學(xué)成分、配比等，所以不同材質(zhì)的耐火泥所能承受的溫度不同。

　　我們目前所常見到的耐火泥主要有粘土質(zhì)耐火泥、高鋁質(zhì)耐火泥、硅質(zhì)耐火泥、剛玉質(zhì)耐火泥以及鎂質(zhì)耐火泥等，它們的耐火溫度分別為1300°C~1450°C、1200℃~1650°C、1400°C~1600°C、極限溫度可達(dá)1800°C、1500℃-1790℃，可以看出不同的材質(zhì)它們的耐火溫度之間存在著很大的差別，除此之外影響耐火泥溫度的還有原料的配比以及燒結(jié)工藝等，根據(jù)使用溫度的不同，耐火泥被用在不同的工作環(huán)境和部位。

　　耐火泥選型需確保標(biāo)稱耐溫等級(jí)高于實(shí)際工況200-300℃，以應(yīng)對(duì)熱沖擊與化學(xué)侵蝕。材質(zhì)須與耐火磚匹配(如高鋁磚配高鋁質(zhì)耐火泥)，保證體系熱力學(xué)兼容性。材料間熱膨脹系數(shù)差應(yīng)≤0.5×10??/℃，避免溫差應(yīng)力導(dǎo)致結(jié)構(gòu)損傷。施工時(shí)砌縫厚度需控制≤2mm，過厚將顯著降低高溫強(qiáng)度。建議采用標(biāo)準(zhǔn)化施工流程，重點(diǎn)監(jiān)控?zé)Y(jié)過程的溫度梯度，以實(shí)現(xiàn)材料最佳性能。通過精準(zhǔn)選型與規(guī)范作業(yè)，可有效提升窯爐整體穩(wěn)定性。

　　耐火泥所能承受的溫度受到材質(zhì)以及含量的影響，我們?cè)谶x擇時(shí)要根據(jù)耐火磚的屬性進(jìn)行合理選擇，通過科學(xué)的選型配伍與精細(xì)施工，能夠使高溫窯爐在高溫環(huán)境下保持結(jié)構(gòu)完整性，延長(zhǎng)窯爐的使用壽命。
